Система контроля сборки ротора-статора INTEGRA EAMS

Погрешность биения 0,5 мкм обеспечивает многократный запас при проведении контроля
Скорость
Сокращение времени сборки в 2 и более раз за счет минимизации пересборок вала
Надежность процесса
Существенное уменьшение ошибок и влияния человеческого фактора за счет генерации системой инструкции по сборке на основе объективных данных измерений

Системы INTEGRA EAMS специально разработаны для контроля и ускорения сборки статоров и роторов газовых и паровых турбин. Применение системы позволяет сэкономить при сборке до двух рабочих смен в зависимости от типа двигателя.
Прибор представляет собой крупногабаритный аналог кругломера с одной или двумя колоннами, на которых расположены датчики измерения круглости/биения, в середине гранитного основания расположен поворотный стол на воздушных подшипниках. На поворотный стол по очереди устанавливаются детали собираемого изделия, и проводится измерение биения основных баз. Затем ПО расчитывает наилучший порядок сборки измеренных деталей таким образом, чтобы получить наименьшее биение на контрольных базах собранного изделия, что позволяет уйти от ручного подбора оптимального порядка путем многократных пересборок ротора-статора.
Следом проводится контрольное измерение собранного узла, тем самым осуществляется объективный контроль качества сборки и обеспечивается экономия времени, требуемого на переделку сборки и на перепроверку на стендах.
Преимущества
- Точность: погрешность осевого и торцевого биения стола 0,5 мкм обеспечивает многократный запас при проведении контроля, в том числе возможность проведения измерений вне лаборатории.
- Скорость: сокращение времени сборки в 2 и более раз за счет минимизации пересборок вала.
- Надежность процесса: существенное уменьшение ошибок и влияния человеческого фактора за счет генерации системой инструкции по сборке на основе объективных данных измерений.
- Доступность: возможность эксплуатации рядовым персоналом цеха сборки.
- Универсальность: возможность применения для контроля крупногабаритных деталей в качестве классического кругломера.

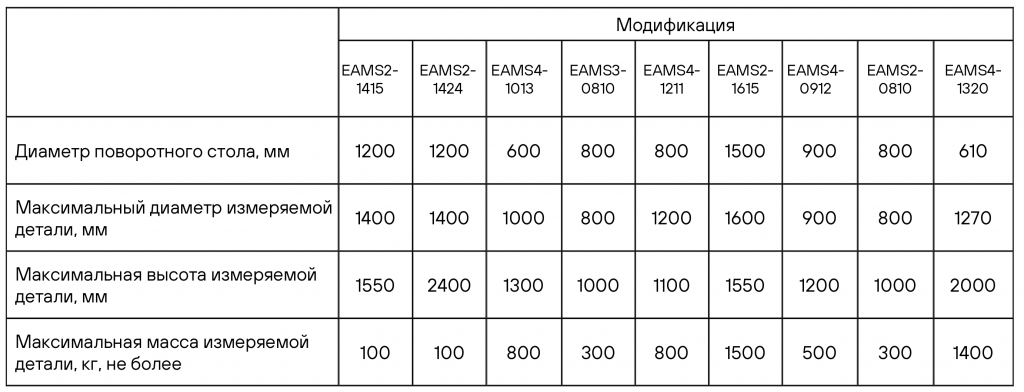

- 8 вариантов конфигурации системы с различными измерительными диапазонами и максимальной нагрузкой до 1500 кг, а также разным количеством датчиков для оптимального соответствия конкретной задаче, например, измерения отдельных составных частей или ротора/статора в сборе.

-
Биение торцевое и радиальное
-
Круглость
