Приборы для измерения шероховатости (профилометры)

Измерение шероховатости поверхности — это один из самых распространенных процессов, которые необходимы для контроля качества продукции в промышленности. Исторически первые приборы для измерения шероховатости были механическими и использовались в основном в машиностроении. С развитием технологий появились цифровые профилометры, которые значительно повысили точность и скорость измерений. Если раньше использовались эталонные образцы шероховатости и метод ручного сравнения, где точность измерений была буквально на кончиках пальцев, то теперь вероятность ошибки стремится к нулю. Сегодня профилометры играют важную роль в производстве оборудования для таких отраслей, как авиация, автомобилестроение и медицина, а контроль качества поверхности напрямую влияет на безопасность и эффективную работу техники.

Что такое профилометр?

Профилометр — это инструмент, который используется для измерения шероховатости. Он позволяет определять Ra, Rz, Rmax и другие параметры, характеризующие поверхность. Существуют различные виды профилометров:

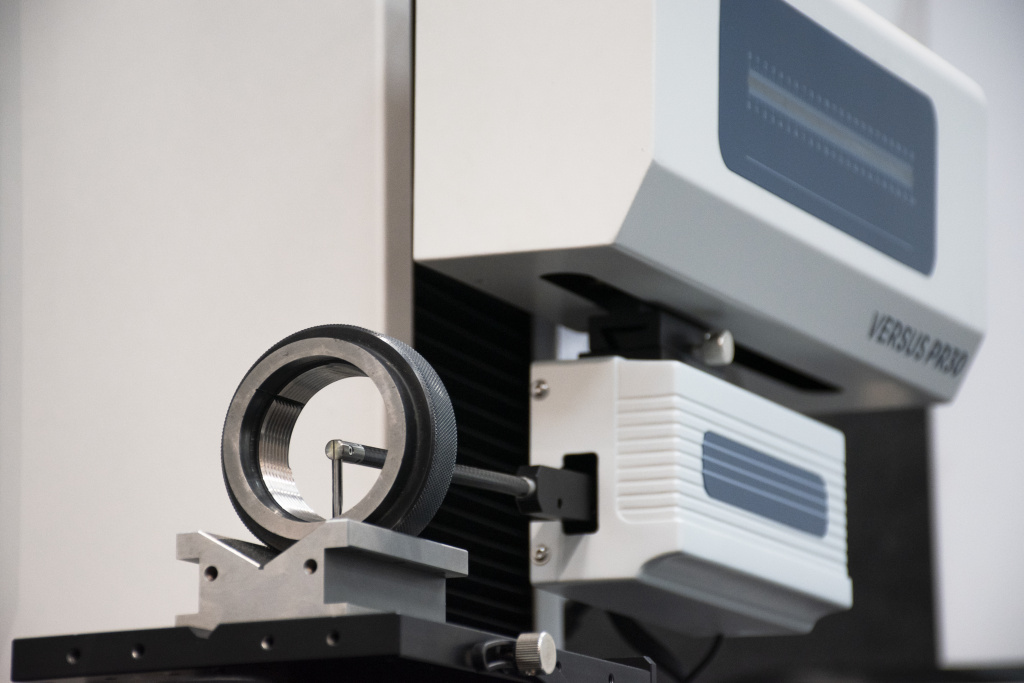

• Контактные профилометры. Для сканирования используют механический щуп. Просты в работе и обеспечивают высокую точность измерений. Делятся на мобильные (портативные) и стационарные профилометры. Последние обладают бóльшим диапазоном, функционалом и, как правило, более высокой точностью.
• Бесконтактные профилометры. Для измерения шероховатости используют оптические методы, такие как лазерное сканирование. Они подходят для измерения поверхностей участками, либо для поверхностей, которые может повредить контактный щуп.

Контактные методы измерения

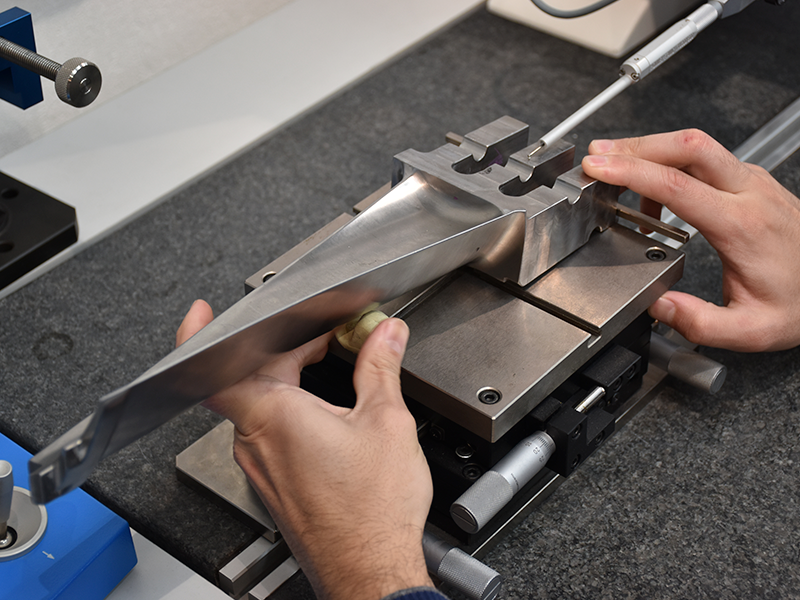

Контактные профилометры используют механический щуп, который физически контактирует с поверхностью. Этот метод имеет несколько ключевых особенностей:
Принцип работы. Щуп перемещается по поверхности, его вертикальные перемещения регистрируются для создания профиля. Эти данные затем анализируются для определения параметров шероховатости.

   Преимущества:

• Высокая точность. Контактные методы обеспечивают высокую точность измерений, что делает их идеальными для задач, требующих детального анализа поверхности.
• Доступность. Эти приборы обычно более доступны по цене по сравнению с бесконтактными аналогами.

Ограничения:

• Возможность повредить поверхность объекта измерений щупом.
• Низкая скорость измерений. Процесс может быть длительным, особенно при измерении больших площадей.

Бесконтактные методы измерения

Бесконтактные профилометры используют оптические технологии, такие как лазерное сканирование, интерферометрия, конфокальный метод, метод вариативного фокуса («пирог» из фотографий высокого разрешения).
Принцип работы. Лазерный луч или другой оптический сигнал направляется на поверхность, и отраженный сигнал анализируется для создания профиля поверхности. Это позволяет измерять шероховатость без физического контакта с поверхностью.
Преимущества:

• Безопасность для поверхности. Бесконтактные профилометры идеальны для измерения сложных поверхностей или поверхностей, которые легко повредить.
• Высокая скорость. Бесконтактные методы позволяют быстро измерять большие площади, что повышает производительность.

Ограничения:

• Стоимость. Бесконтактные профилометры обычно дороже, что может быть значимым фактором для некоторых предприятий.
• Влияние условий окружающей среды. Оптические методы могут быть чувствительны к изменениям освещения и загрязнению поверхности.
• Более высокие требования к ресурсам компьютера для обработки большого объема данных, например, в случае работы с технологией вариативного фокуса, когда создаются миллионы точек.

Применение профилометров

Профилометры находят широкое применение в различных отраслях промышленности:

• Металлургия. Используются для контроля качества металлических поверхностей, что важно для обеспечения долговечности и надежности продукции.
• Машиностроение. Помогают в производстве высокоточных деталей, что критично для сборки сложных механизмов.

Профилометры позволяют проводить замеры шероховатости на различных этапах производства, обеспечивая соответствие продукции стандартам. Примеры из нашей практики показывают, что использование профилометров может значительно снизить количество брака и повысить эффективность производственных процессов. Например, в автомобильной промышленности контроль шероховатости деталей двигателя позволяет увеличить срок их службы и снизить затраты на сервис.

Как профилометры измеряют шероховатость?

Процесс измерения шероховатости с помощью профилометра включает несколько этапов:

1. Подготовка поверхности. Необходимо убедиться, что поверхность чистая и сухая, чтобы избежать искажений в измерениях.
2. Настройка прибора. Выбираются подходящие параметры измерения в зависимости от типа поверхности и требуемой точности.
3. Сканирование поверхности. Профилометр проводит сканирование поверхности, собирая данные о её неровностях.
4. Анализ данных. Полученные данные обрабатываются для определения параметров шероховатости.

Параметры Ra и Rz являются основными характеристиками шероховатости. Ra представляет собой среднее арифметическое отклонение профиля, тогда как Rz — это средняя высота неровностей. Эти параметры помогают определить, насколько гладкой или шероховатой является поверхность, и соответствуют ли она заданным стандартам.
Помимо этих распространенных величин существуют и другие, которые можно измерить на профилометрах нашей линейки: Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, R△a, R△amax, R△amin, R△asd, R△q, R△qmax, R△qmin, R△qsd, Rk, Rpk, Rvk, Mr1, Mr2, Rλa, Rλamax, Rλamin, Rλasd, Rλq, Rλqmax, Rλqmin, Rλqsd, Rδc, Rpc, Rmr.

Преимущества использования профилометров

• Точность и надежность. Современные профилометры обеспечивают высокую точность измерений, что критично для контроля качества при изготовлении определенных изделий.
• Экономия времени и ресурсов. Современные профилометры интегрируются в системы автоматизации, автоматизация измерительных процессов позволяет сократить время на контроль и снизить затраты на производство.

Как выбрать подходящий профилометр?

При выборе профилометра важно учитывать несколько факторов:

• Тип поверхности. Разные поверхности требуют разных методов измерения.
• Точность измерений. Определите, какая точность необходима для ваших задач и выберите устройство с соответствующими характеристиками.
• Условия эксплуатации. Учитывайте условия, в которых будет использоваться профилометр, такие как температура, влажность, наличие пыли и вибраций.

Профилометры являются незаменимыми инструментами в метрологии, обеспечивают высокую точность и надежность измерений шероховатости поверхности. Технологии измерений постоянно совершенствуются, что позволяет улучшать эффективность контроля. Инвестиции в современное измерительное оборудование — это залог успеха в достижении конкурентоспособности на рынке. Обратитесь к нам, и мы проконсультируем вас по возникающим вопросам.
