Что необходимо учесть при выборе ручного лазерного сканера метрологического класса?

Каждой измерительной задаче — свое оборудование. В случае, когда речь идет о высокоточном контроле геометрии, анализе отклонений, получении цифровых моделей, а также о присутствии в государственном реестре средств измерений, выбор ручного лазерного сканера — это процесс, в котором важно учесть много нюансов. Итак, что же отличает устройства с такими характеристиками?

Область применения

Ручные лазерные сканеры метрологического класса используются в отраслях промышленности, где требуется с высокой точностью контролировать геометрию изделий на различных этапах производственного цикла:

• машиностроение;
• автомобилестроение;
• аэрокосмическая отрасль;
• производство пресс-форм и штампов;
• медицина

В машиностроении такие системы используются для контроля размеров деталей, проверки соответствия геометрии деталей конструкторской документации, а также для анализа износа и деформаций в процессе эксплуатации. Это позволяет своевременно выявлять отклонения и снижать риск выхода продукции за допуски.

В автомобилестроении сканеры применяются как на этапе разработки, так и в серийном производстве. Основные задачи включают контроль кузовных элементов, проверку штамповочной оснастки, анализ зазоров, проверку качества сопряжения компонентов. Также они используются для ускорения процессов реверс-инжиниринга.

В аэрокосмической отрасли с помощью ручных лазерных сканеров контролируют сложные криволинейные поверхности, включая аэродинамические элементы, лопатки турбин и композитные конструкции. Большим преимуществом ручных лазерных сканеров в данном случае является возможность работы с крупногабаритными объектами и сохранение точности на больших объемах.

В производстве штампов и пресс-форм сканеры применяются для контроля износа, проверки геометрии после механической обработки и анализа отклонений относительно CAD-модели. Это позволяет сократить время на доводку и повысить точность изготовления оснастки.

В медицинской промышленности сканеры используются для создания индивидуальных изделий, включая протезы и ортопедические конструкции. Здесь важна высокая точность и возможность корректной работы со сложной органической геометрией.

Отдельная прикладная область, где без ручных лазерных сканеров не обойтись — это прототипирование и реверс-инжиниринг. Здесь сканеры используются для создания цифровых моделей существующих изделий. Это актуально в случае отсутствия исходной технической документации или для модернизации уже существующих конструкций. Полученные данные применяются для дальнейшего проектирования и анализа.

Точность и объемная погрешность

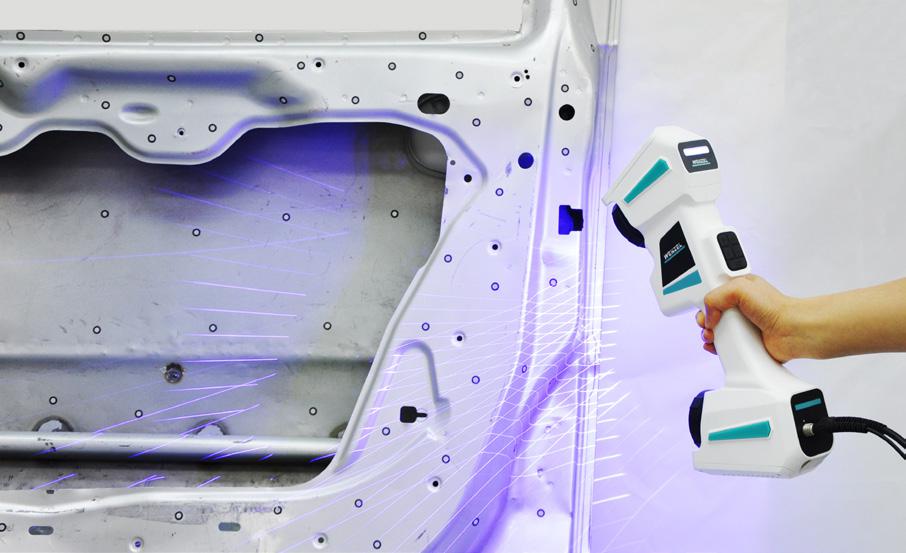

Основным параметром является точность измерений. При этом важно учитывать не только номинальное значение, но и объемную погрешность, которая показывает изменение точности в зависимости от размеров измеряемого объекта. Например, в случае ручного лазерного сканера Wenzel mScan пределы допускаемой абсолютной погрешности измерений геометрических размеров составляют ±(0,012+0,030⋅L), где L — длина объекта в метрах. Отметим, что данные показатели сохраняются в диапазоне размеров деталей до 8 м. Это означает, что система обеспечивает стабильные метрологические характеристики как при работе с малыми элементами, так и с крупногабаритными объектами.

Этот параметр особенно важен при работе с крупногабаритными деталями, где накопление погрешности может существенно влиять на итоговый результат. Также следует учитывать повторяемость — способность сканера воспроизводить одинаковые результаты при многократных измерениях.

Если необходимо дополнительно улучшить результаты измерений, то заказчику пригодится система встроенной фотограмметрии. Это технология, при которой система использует фотографии объекта для повышения точности и стабилизации координатной системы. В этом случае пределы допускаемой погрешности составят ±(0,012+0,020⋅L) За счет формирования устойчивой координатной системы и меньшего накопления погрешности становится возможным измерение деталей длиной до 10 метров. Без применения фотограмметрии достижение такой точности на подобных габаритах затруднительно, поскольку ошибка накапливается по мере перемещения сканера.

Технология сканирования

Используемая технология оказывает прямое влияние на качество данных. На практике наиболее эффективными являются решения с применением лазеров с лучами синего спектра, что дает стабильное сканирование различных типов поверхностей.

Конфигурация сканирующих линий также имеет значение. Например, использование режима высокоскоростного сканирования 50 перекрещивающимися линиями позволяет повысить полноту захвата геометрии, снизить вероятность пропусков и сканировать быстрее, режим сканирования 7 линиями прецизионного сканирования позволяет более тщательно прорабатывать базовые поверхности, а режим сканирования одной лазерной линией используется для измерения глубоких отверстий.

Эргономика

Во многих случаях измерения выполняются непосредственно на производстве, а это значит, что ручной лазерный сканер должен показать себя как устройство, способное эффективно работать в цеховых условиях.

Ключевыми факторами являются:

• удобство работы;
• мобильность;
• надежность подключения;
• устойчивость к внешним воздействиям.

В условиях производства комфорт использования сканера является одним из ключевых факторов. В ряде случаев доступ к управляющему компьютеру может быть ограничен или невозможен и настройки сканирования необходимо регулировать непосредственно с самого устройства.

По этой причине ручные лазерные сканеры метрологического класса оснащаются органами управления, размещёнными на корпусе. Обычно это функциональные кнопки или переключатели для выполнения основных операций: смена режимов сканирования, запуск и остановка процесса измерения, а также регулировка параметров излучения, включая интенсивность лазерного луча в зависимости от условий эксплуатации и характеристик поверхности объекта.

Дополнительно сканер можно дооснастить модулем беспроводной связи для подключения к ПК. Передача данных может осуществляться по радиоканалу (Wi-Fi или специализированные протоколы), что обеспечивает непрерывный обмен измерительной информацией с программным обеспечением без кабельного соединения. Это позволяет оператору свободно перемещаться и упрощает организацию процесса сканирования на объекте. В конечном счёте при выборе ручного лазерного сканера важно понимать, что приобретается не просто измерительное оборудование, а инструмент, влияющий на стабильность и воспроизводимость результатов контроля на производстве. Ключевое значение имеет не только заявленная точность, но и совокупность эксплуатационных факторов: удобство управления, возможность автономной работы, устойчивость к условиям производственной среды и скорость интеграции в существующие процессы измерений.

Присутствие в государственном реестре средств измерений

Если ручной лазерный сканер заявлен именно как оборудование метрологического класса, это значит, что он прошел официальную сертификацию и внесен в государственный реестр средств измерений, то есть его характеристики подтверждены по международным или государственным стандартам аккредитованной лабораторией. Присутствие в государственном реестре средств измерений — едва ли не самая важная характеристика, на которую обращают внимание заказчики.

Все характеристики ручных лазерных сканеров важны, и все потенциально могут оказывать влияние как на сам процесс сканирования, так и на конечный результат. Чем внимательнее будет выбираться оборудование, тем выше вероятность, что сканер будет стабильно функционировать в реальных условиях эксплуатации и обеспечит требуемое качество измерений.
